項目名稱：上海世茂濱江花園水泵噪聲治理
項目地址：上海
項目類型：水泵噪聲治理
工程工期：7天

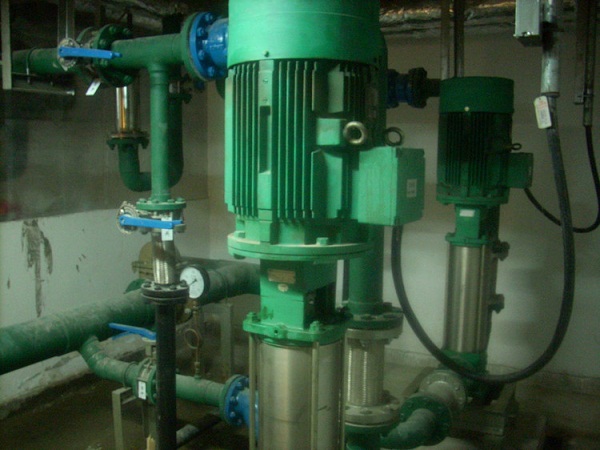

案例簡介：濱江花園地下室2層安裝有4臺大功率高壓水泵，水泵滿負荷運行傳至樓上業主房?jī)?nèi)噪聲值達43.1分貝。
漢克斯隔音設計
1.水泵復合式減振臺

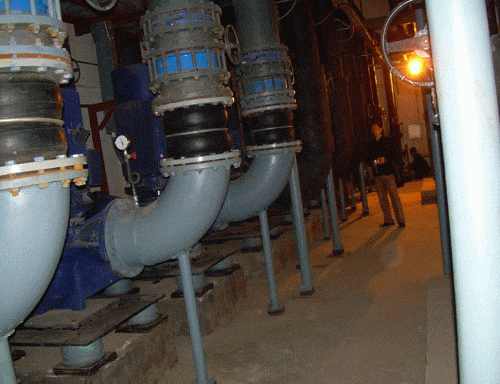

2.水泵管道減振裝置
施工結束后樓上業主家中臥室夜間噪聲測量值降至28.5分貝。
設計依據
1.業主方提供的建筑安裝設計文件和設計圖紙;
2. 現場勘察的情況和取得的數據;
3.《民用建筑隔聲設計規范》(GBJ118-1988);
4.《城市區域環境振動標準》(GB10070-1988)
5.《鋼結構設計規范》(GBJ17-88)，中華人民共和國國家標準1988年;
6. 我公司對同類噪聲治理的經驗。
噪聲來源：
水泵噪聲機理主要是：
①在泵吸水時發生汽蝕及氣體分離，隨著空泡崩潰，而發生“噼啪”的汽蝕噪聲;
②當泵的葉片經過渦殼的舌部或?qū)蚱鬟吘墪r(shí)，因壓力變動而輻射出空氣噪聲;
③葉輪入口處的流速在圓周方向分布不均勻，因壓力變化而產生噪聲;
④渦流引起的噪聲;
⑤水泵殼體受激振動輻射噪聲和機座因振動激勵產生的噪聲;
⑥由定子與轉子之間交變電磁引力、磁滯伸縮引起的電磁噪聲。水泵噪聲向外傳遞的主要途徑是空氣傳遞和固體傳遞。
水泵噪聲傳遞途徑分析：水泵的噪音主要表現為低中頻振動，水泵設備振動一般通過三個傳輸途徑進行傳播:
①機器設備產生的振動通過彈性支承傳遞到基礎、樓板、墻壁或相鄰的結構,引起它們的振動,并以彈性波的形式沿著建筑結構傳遞到其他房間,使相鄰的空氣發生振動而輻射聲波。
②水泵的振動傳遞到管道上,管道又通過與之相連接的吊架、托架和墻面而傳遞到平頂、地面和墻面,引起它們振動而輻射聲波。
③有一部分振動能量由機械設備直接向周圍空氣輻射噪聲。
